立体印刷使用的光栅板是用什么材料制成的？

立体印刷是将图文印在铜版纸上，然后用胶黏剂使印刷品与光栅板牢固地粘贴在一起。立体印刷工艺的关键是光栅板。光栅板分硬塑立体光栅板和软塑立体光栅板。

1. 硬塑立体光栅板是采用聚苯乙烯原料经过注塑加工成为凹凸柱镜状光栅板。硬塑立体光栅板已经研究出有机玻璃透明片成型的技术及与此相关的其他方面的工艺。

2. 软塑立体光栅板是主要采用聚氯乙稀片基经过金属光栅滚筒或光栅板压制成软塑立体光栅板。软塑立体光栅板已经有在印刷纸上直接涂上热熔剂后，趁涂料未凝固之前，用压模压成柱镜状光栅板的方法。在这种压膜机上装有调节装置，能使印刷纸上的平行线与柱面透镜压模套准。

什么是柱面透镜光栅板？

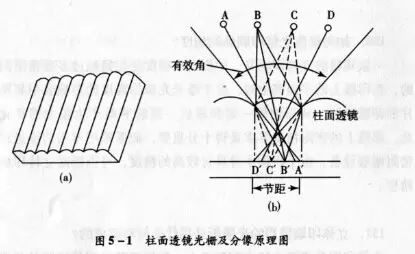

柱面透镜光栅板是由许多柱面并列组戍的透镜板，每个小柱镜的焦距与柱镜板的厚度相等，如图5-1(a)所示。柱面透镜光栅板的作用是分像。其分像原理如图5-1(b)所示。假如有一线段，分别在A、B、C、D四个位置，通过柱面透镜成像，在焦平面上相应地得到A’、B’、C’、D’四个像。当人的眼睛通过柱面透镜观察图像时，必然有一图像进入左眼，另一图像进入右眼，通过视神经的综合，便看到了有立体感的图像。

图5 -1(b)中只画出了四个点的成像情况，一般地要在有效角的范围内进行连续分像，在有效角内人眼变换任何位置都可以看到立体图像。有效角和柱面透镜光栅板的节距(D)，厚度(t)，凹凸透镜的半径(R)等由各种条件确定。节距(D)等于人眼识别的最小视角1，，为0.00029弧，在250-1500ram的明视距离内为0.0725-0.435mm。柱面透镜光栅属于平凸透镜片，其适用以下公式：

公式中：n——折射率，L——明视距离。柱面透镜光栅的厚度及透镜的半径可通过此式得到。

柱面透镜光栅板采用什么材料？

柱面透镜光栅板有硬塑料和软塑料两种，用于柱面透镜光栅板的塑料种类很多，目前应用最多的是来源丰富、价格低廉、光学性能好的聚苯乙烯和聚氯乙烯。

1. 聚苯乙烯俗称硬塑料，多用于幅面大的产品。聚苯乙烯是一种无色透明、无延展性、易燃、硬而脆的热塑性树脂，透明度为88% -92%，在298K、5893A的条件下测得折光率为1.59。它的拉伸强度为352- 633kg/cm2，热变形温度为70~98℃。聚苯乙烯吸湿性小，仅为0.02%，在潮湿的环境中能够保持一定的稳定性。

2. 聚氯乙烯俗称软塑料，是一种多组分塑料，有软、硬之分（由是否加了增塑剂来决定的），具有耐化学性、耐磨性、强度高、价格廉、来源广的优点。其制品硬且挺，性能稳定，易于保存，适于制作层次丰富、细腻、近距离观看的立体图片。
